Probleme de reception sur XSAT360

Comme beaucoup de récepteur XSAT 310 ou 360, le mien a eu la panne classique "Probleme de reception" .

Cette panne est connue et on trouve la réparation à faire sur internet pour les XSAT310 (lien ici).

Le 310 et 360 sont deux récepteurs satellite numériques, le 360 a l'analogique en plus. Coté hardware, le 360 a des composants en plus et un tuner différent. Il faut donc adapter la réparation du 310 au 360.

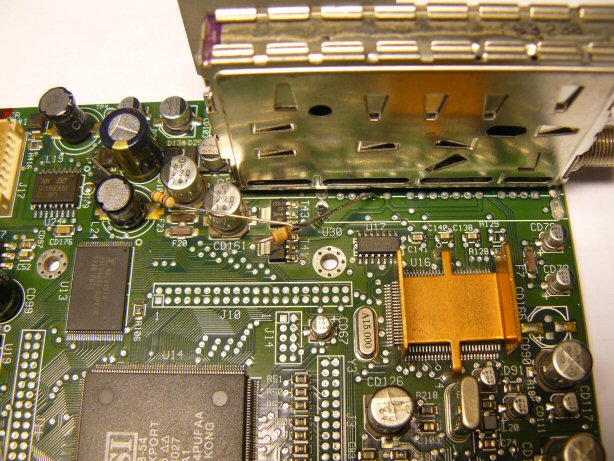

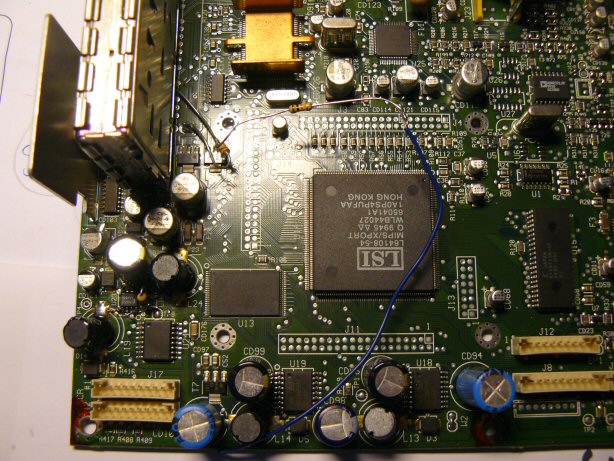

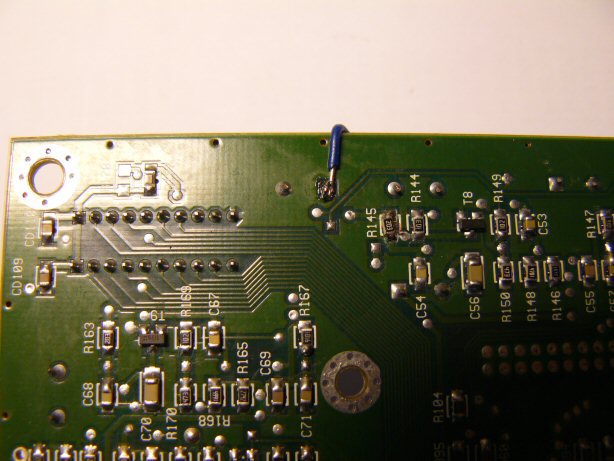

Après avoir analysé la carte au testeur de continuité, il s'avert que les 4ème broches des 2 tuners (en partant du centre de la carte) sont reliées ensemble. Et voilà donc la modif:

MAIS, ca ne fonctionne pas bien. Si il y a une zener de 33V, on s'attend à avoir une tension aux alentours, et là 16V, voir 13V. Pas bien grave, oui mais on ne recoit pas toutes les chaines... au delà d'une certaine fréquence à démoduler , plus rien. Normal, cette tension doit être utilisée par le tuner pour polariser la diode varicap.

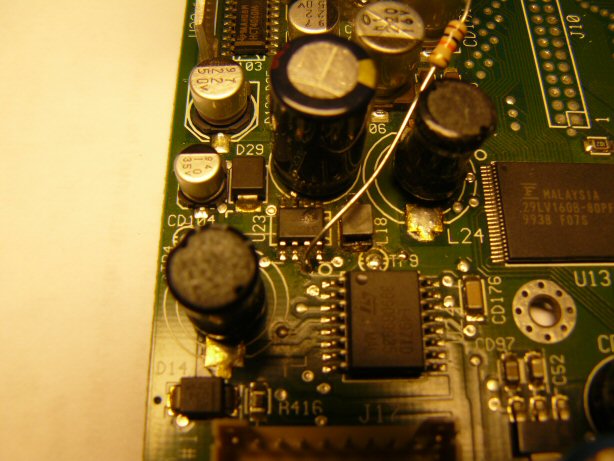

Ne reste plus alors qu'à réparer vraiment le démodulateur. Le circuit HS est U23, c'est un MC34063 (pdf ici) , monté en survolteur et peut-être aussi la self "L18".

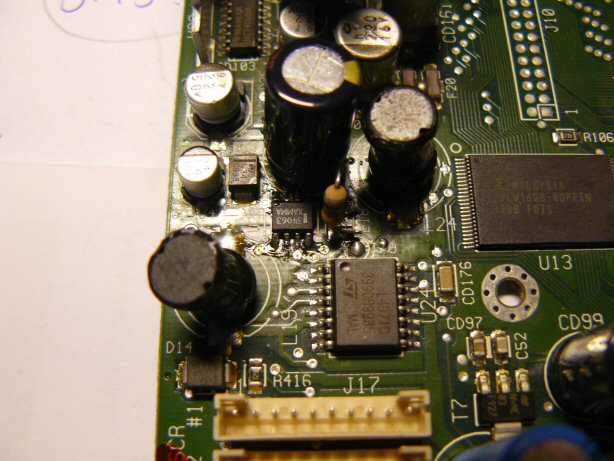

Après mesure, la self vaut encore 10µH. Alors je décide de mettre une 48µH comme indiqué sur la page du 310. Je soude le nouveau MC34063, je branche, pouf, une petite fumée, et le démo refait un bruit de découpage "anormal". Verdicte, le transistor de hachage est en court-circuit. Ayant un doute, je dessoude, il en bien en court-circuit. Je remets un autre MC34063, je branche, ah plus de bruit de découpage. Bien... je mesure : 16V Ah ? Oscillo : le transisor de hachage est de nouveau HS, cette fois en circuit ouvert.

Voici le schéma extrait de la doc, avec les valeurs et la nomenclature correspondant au XSAT360

On peut remarquer qu'avec la formule données dans la doc et les valeurs de R1 et R2 (R164 et R162) on arrive à Vout=33,125V.

Entre deux, je découvre des tensions de 28 V vers d'autre circuit, alors pourquoi ne pas les utiliser. Et là, ça marche Au final, c'est toujours une zener et une 10kOhm, mais la source cette fois vient d'une autre alim à découpage:
