Nous avons eu à plusieurs reprises des problèmes de tenue en température à -18°C sur notre congel Electrolux AUF27391W (15°, jusqu'à -10° par moment),
surtout l'été. Nous pensions au départ à la porte restée ouverte (merci Mathis !), la température élevée du cellier. Mais en décembre....
Bien que rien ne semble givré, grosse flaque d'eau après l'arrêt du congel, mais où est toute cette glace ?
.
Après avoir regardé sur des forums, je découvre que mon congel possèderait une résistance !!!! WTF ??? Faire du chaud dans un congel qui fait du froid !
Je vous laisse voir la fin, avec mesure au wattmètre pour découvrir le non sens!
L'étiquette d'identification ne laisse aucun doute sur la présence de la résistance. Le problème vient donc bien de là.
L'auteur du forum résume bien les causes possibles:
La résistance de dégivrage est alimentée directement par la carte électronique de l'appareil j'en déduis que mes causes de pannes possibles sont les suivantes:
- Résistance défectueuse
- Sonde(s) défectueuse(s)
- Faux contact connecteur / fil électrique
- Carte électronique défectueuse
Reste plus qu'à démonter et mesurer.

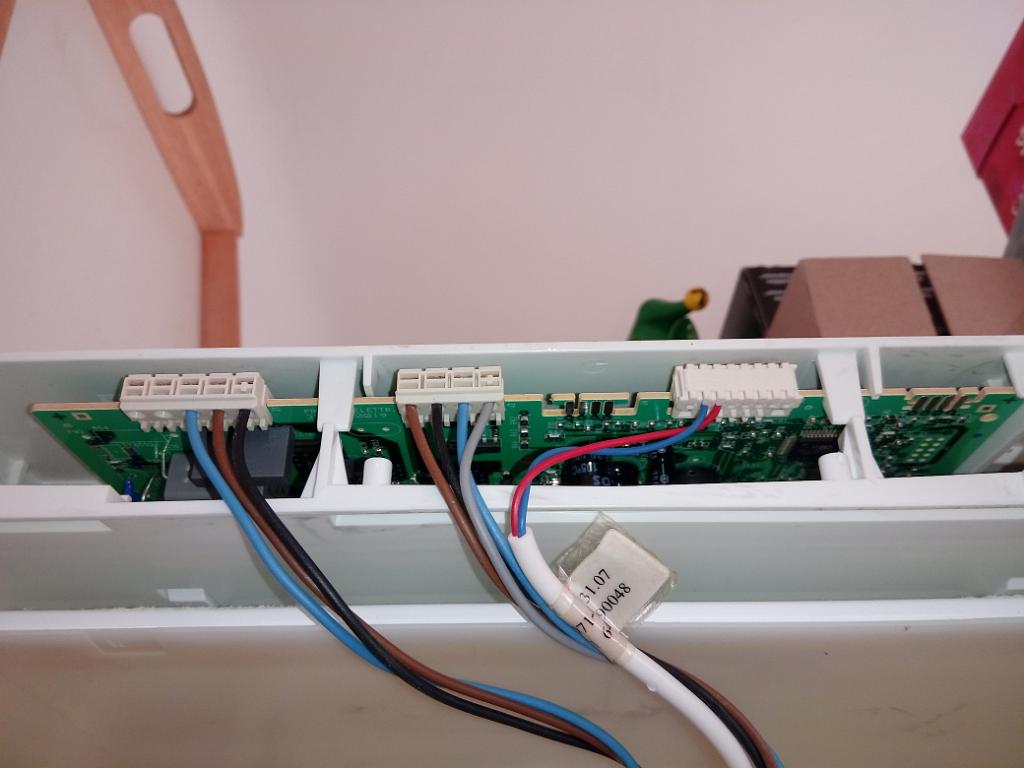

Carte électronique :
A gauche, connecteur d'alimentation (bleu et noir), commande de compresseur : marron. Entre marron et bleu, mesure de 15 ohm
Milieu : marron et noir : commande de résistance de dégivrage (pour la mesure, voir après ). Bleu et gris, commande du ventillateur (mesure de 622 ohm).
Droite : bleu et rouge, sonde de température dans le congel (mesure de 7,77kOhm pour 20°C).
Congélateur sous tension (attention, présence du secteur, aucune protection, possibilité de rentrer en contact avec les piste conductrices, grand danger!!):
Sur le connecteur de gauche entre bleu et noir : 230 VAC. Entre marron et bleu : 230 VAC (si le compresseur tourne).
Sur le connecteur du milieu entre marron et noir : 230 VAC. Entre bleu et gris : 230 VAC (si le ventillateur tourne).
Comme on peut mesurer 230 VAC sur le connecteur du milieu entre marron et noir : c'est que la commande est bien faite par la carte, le problème vient des connecteurs ou de la résistance ou bien des klixons. La mesure au ohmmètre donne l'infini, le diagnostique écarte la carte électronique

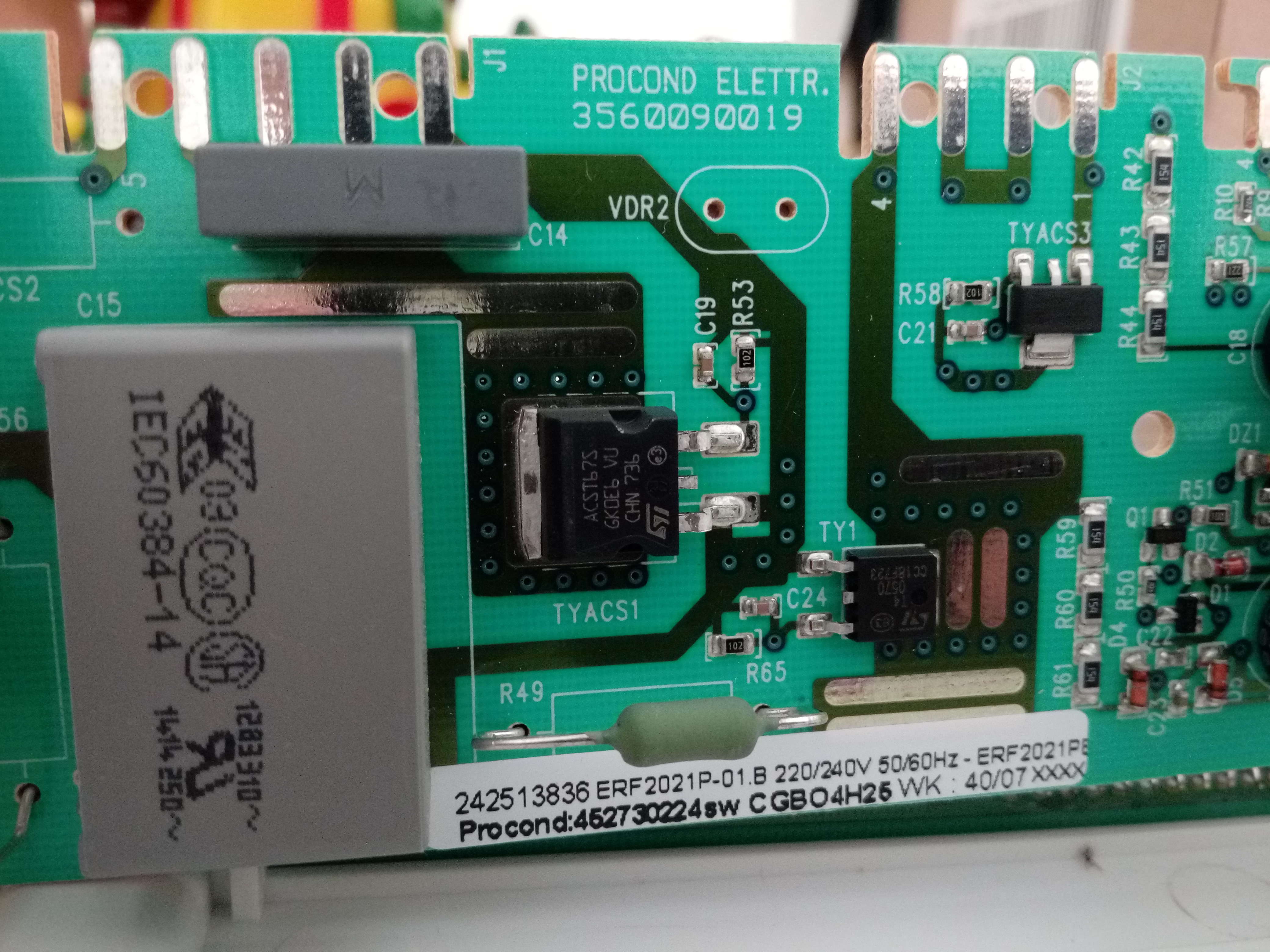

On peut voir les triacs de commande sur la carte (2425138365), taille logique par rapport aux charges commandées :
TYACS1 : pour le compresseur
TY1 : pour le ventillateur
TYACS3 : pour la résistance de dégivrage.

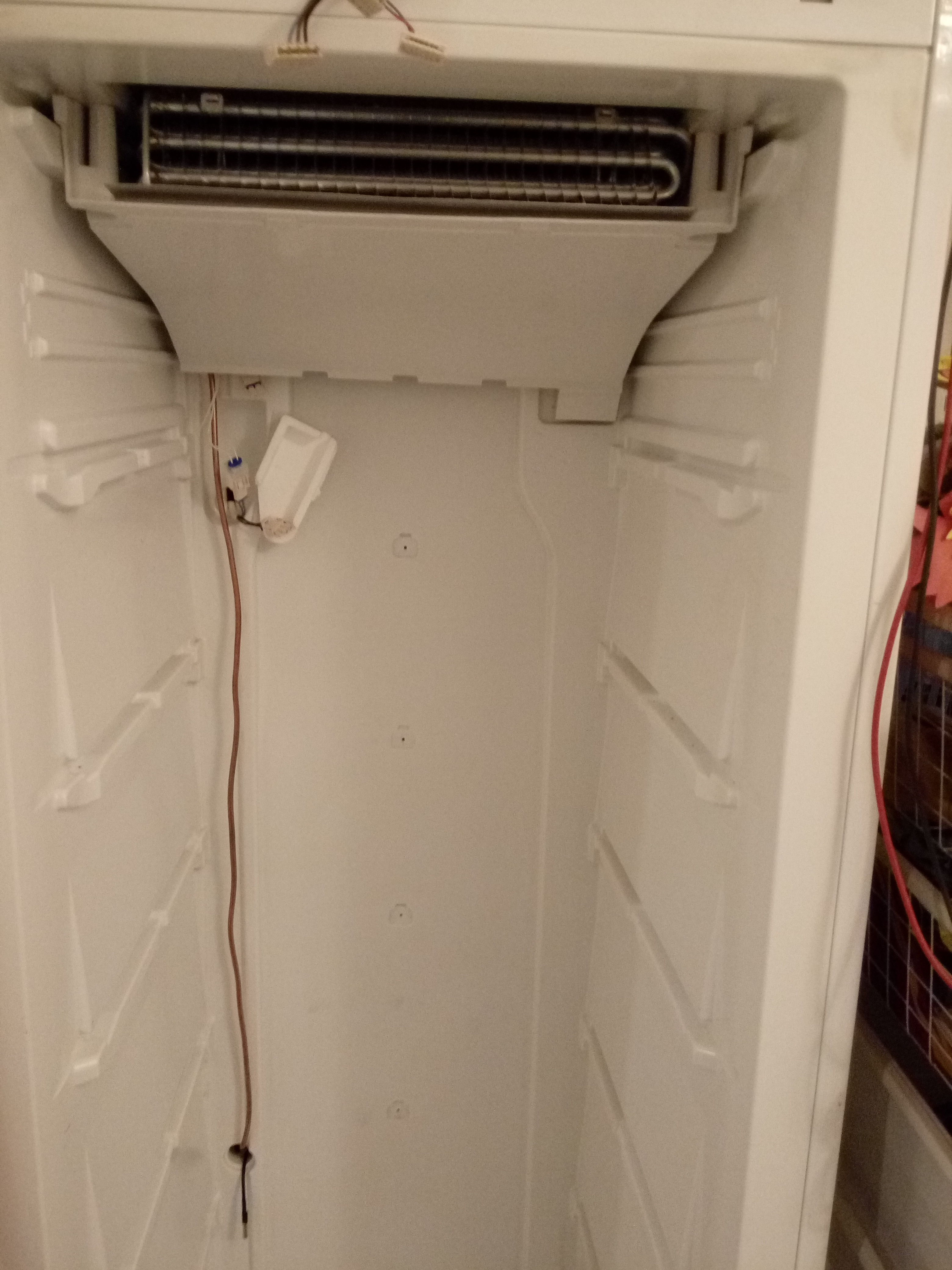

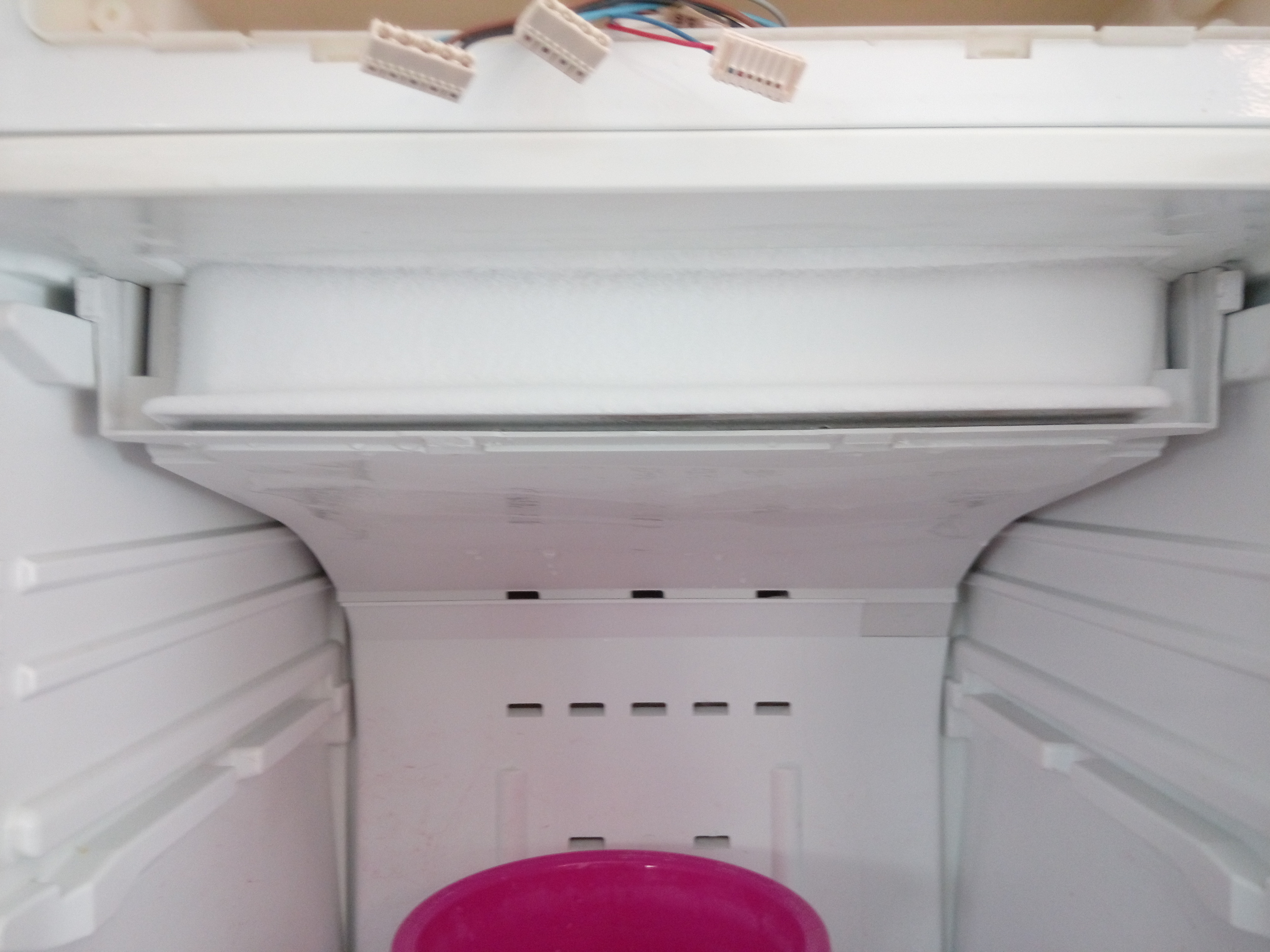

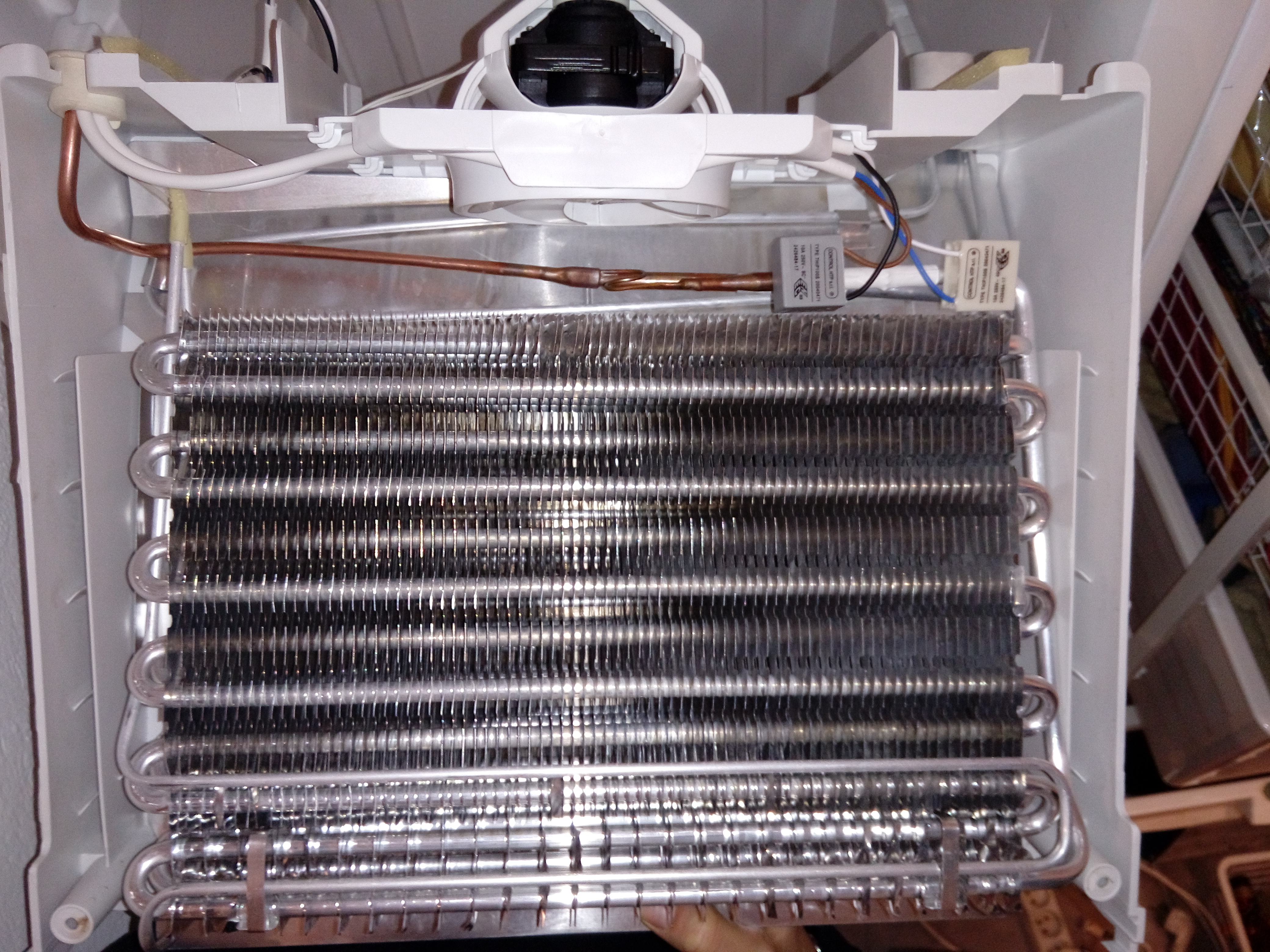

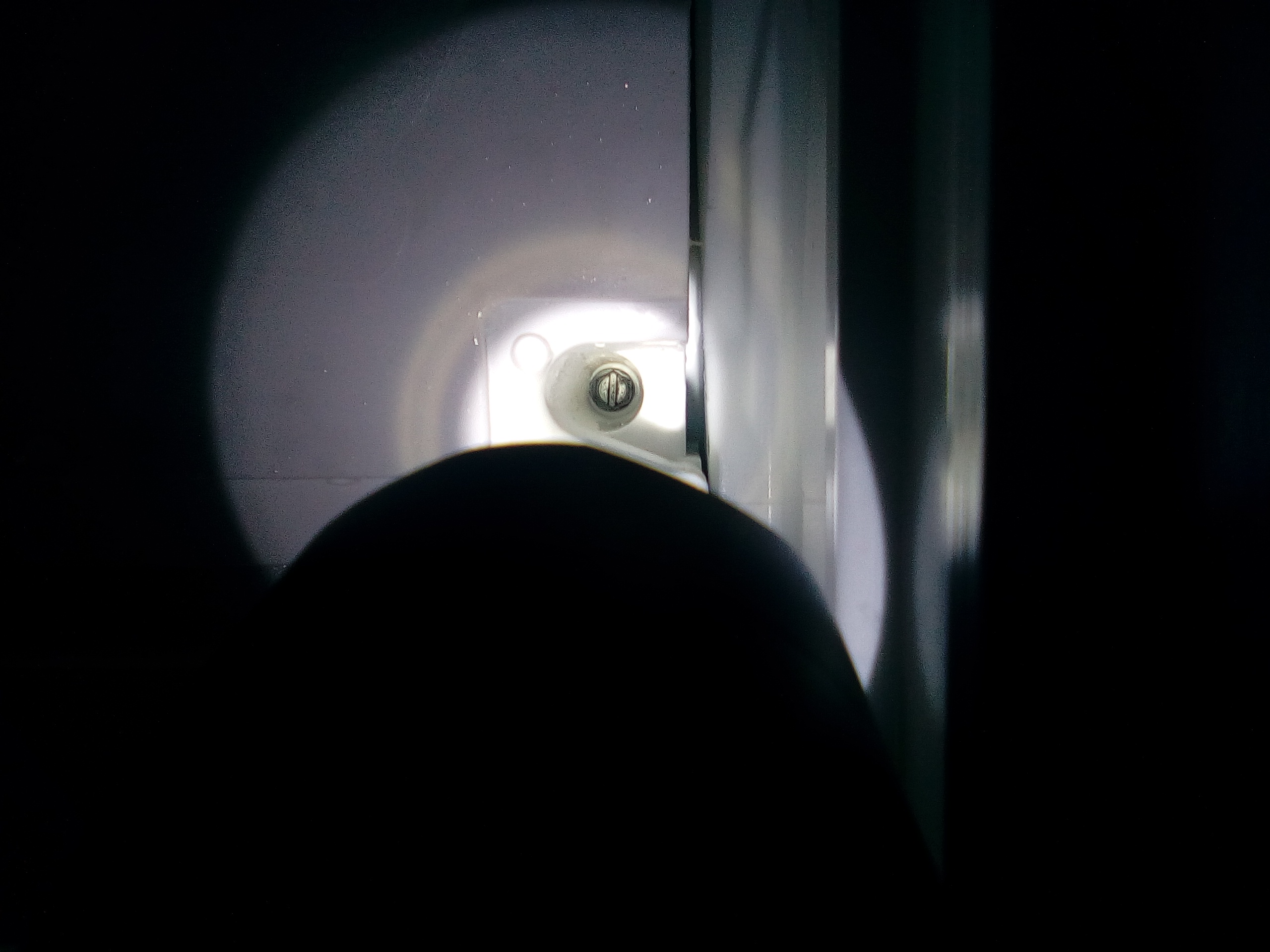

Il faut démonter l'évaporateur en haut du congel. Attention à ne pas plier le tube frigo. D'ailleurs, un seul "tube" ! (deux tuyaux dans ce tube).

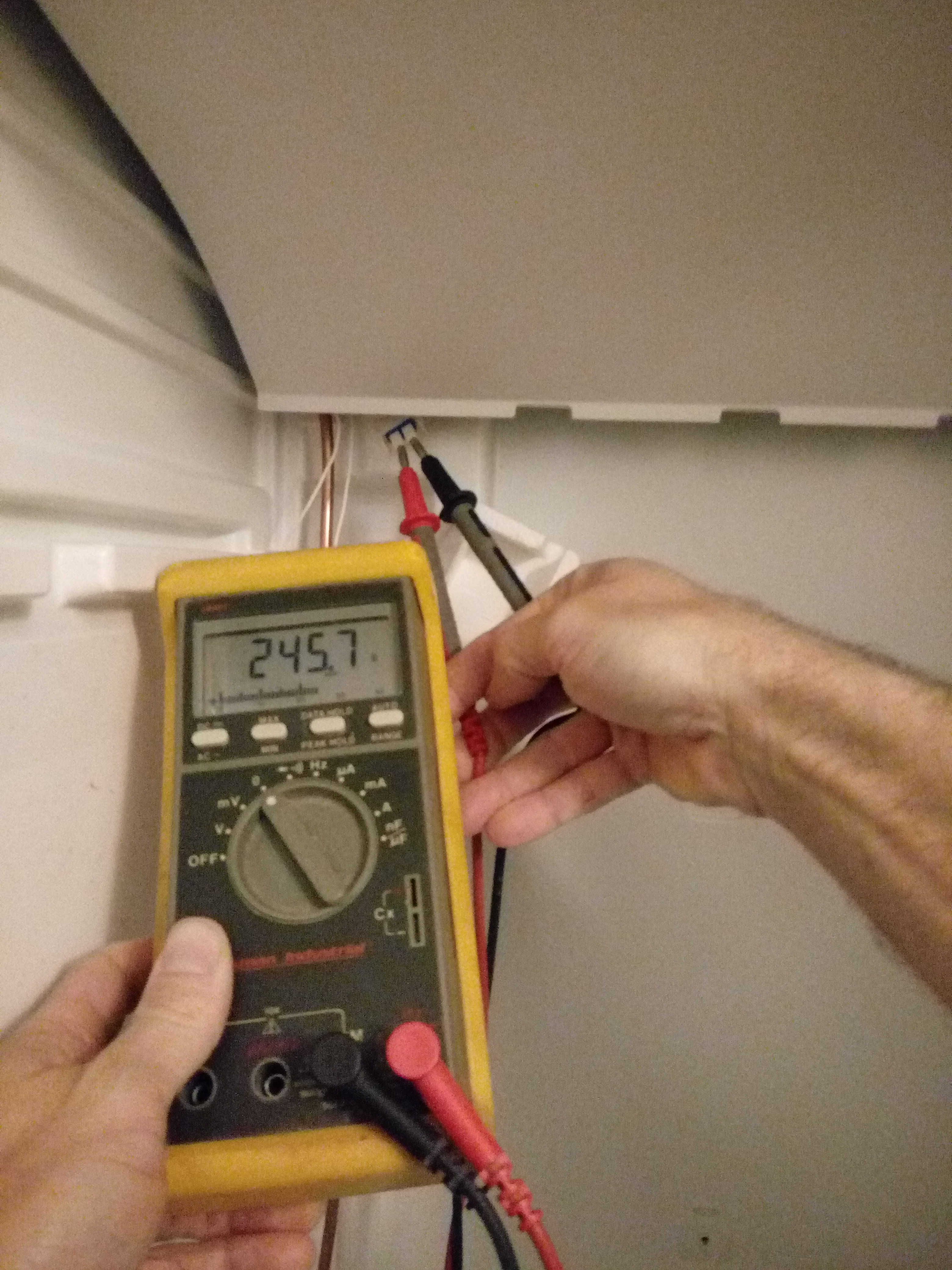

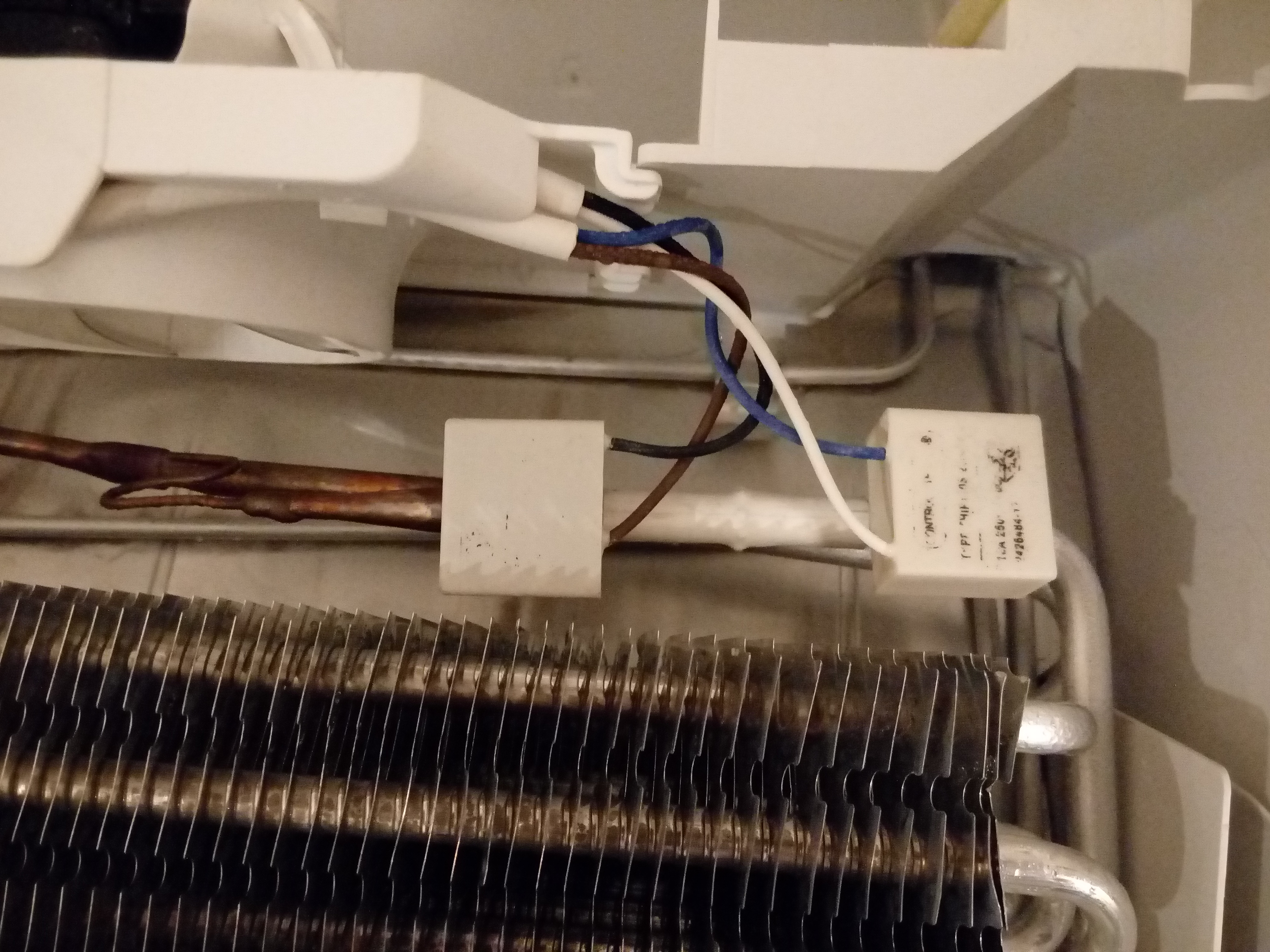

On voit les 2 klixons et on peut mesurer la résistance de dégivrage : environ 250 Ohms

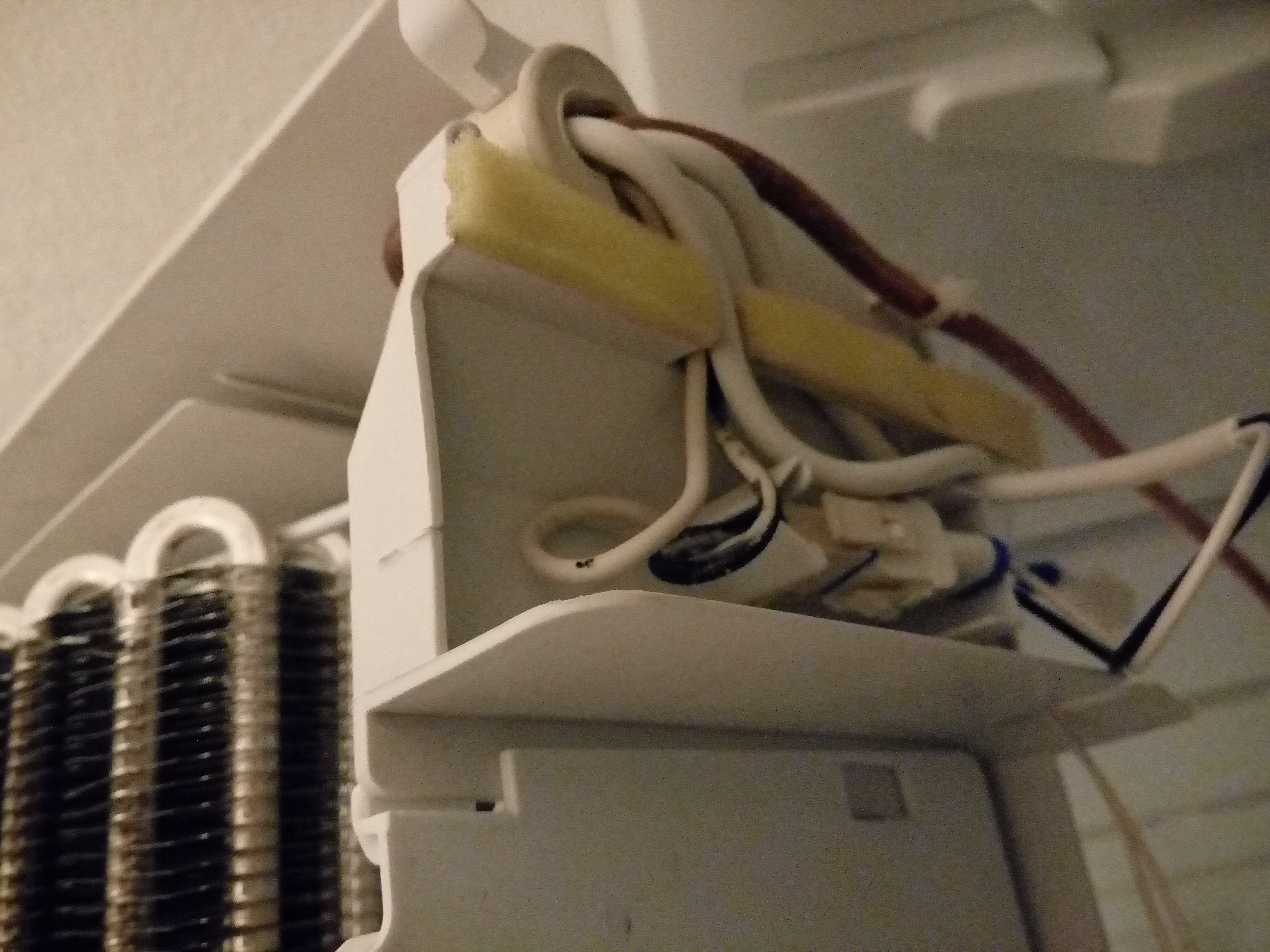

A ce stade, j'ai presque arrèté de réfléchir : commande bien présente de la résistance depuis la carte principale, résistance infinie au bout des fils au niveau de la carte de commande, sur la résistance on mesure bien une valeur et un des thermocontact en circuit ouvert (le gris). J'ai donc commandé un câble avec les deux thermocontact (klixon) sur le site d'électrolux " Thermorupteur pour congélateur " ref 2426484172 pour la bagatelle de 51,9euro....
J'ai quand même testé le thermocontact blanc avec un sèche cheveux : température ambiante : fermé, chaud : ouvert.
sonde1: THIP100S 20040471 - 10A 250V 40°C (le blanc)
sonde2: THIP100S 20040471 - 10A 250V 8°C (le gris)
Câble reçu, je décide de tester le thermocontact gris. Dans le frigo, impossible de faire fermer le contact (serait-ce -8° et pas +8° ?).
Je teste alors avec le congel de secours et oh surprise, le nouveau MAIS AUSSI celui d'origine fonctionnent..... Aille !?
Dans le doute, je monte le neuf. Et capteur encore froid, je vérifie que j'ai bien 250 Ohms au niveau des câbles de la carte de commande : oui
Au final, avec un wattmètre, je veux vérifier que ma résistance de dégivrage fonctionne bien.
- à la remise en route, environ 70 à 90W (compresseur + ventillateur). Pas de dégivrage, normal, le congel est à 20°C
- mais au bout de quelques jours, je n'ai jamais réussi à voir plus de 80W en fonctionnement, donc pas de résistance ? Ou bien en commande à retard à l'amorçage. Problème dans les connecteurs ?
- par moment, seul le ventillateur tourne : 4W
Pour le moment, pas de givre, mais dans quelques semaines....? à suivre.

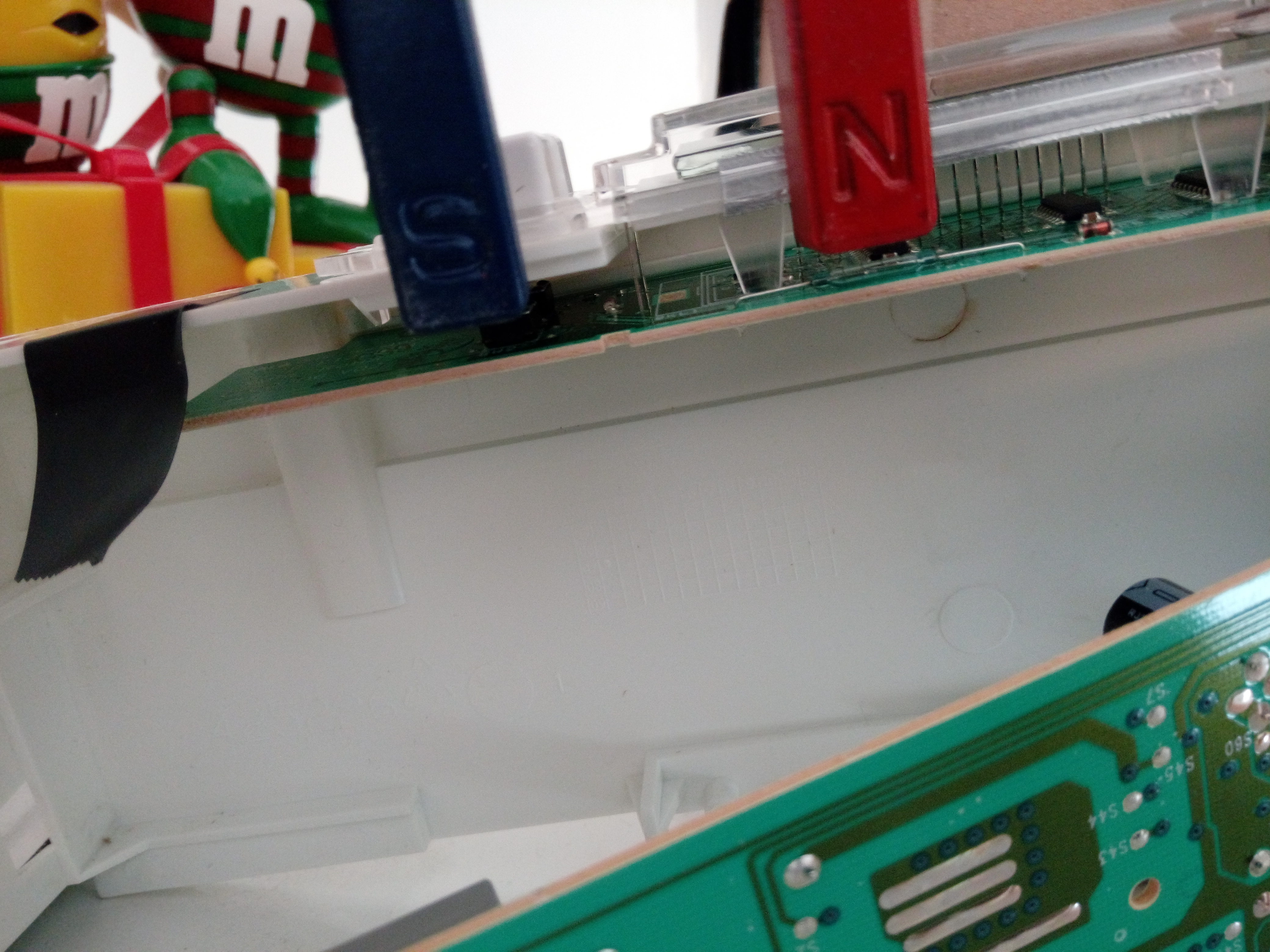

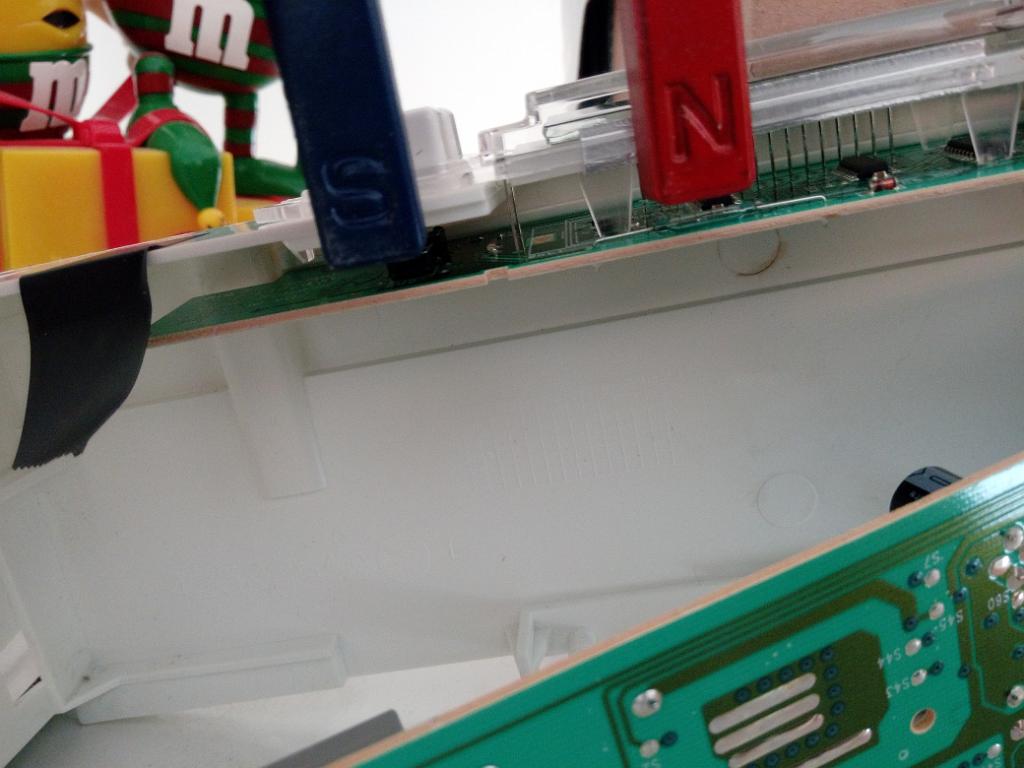

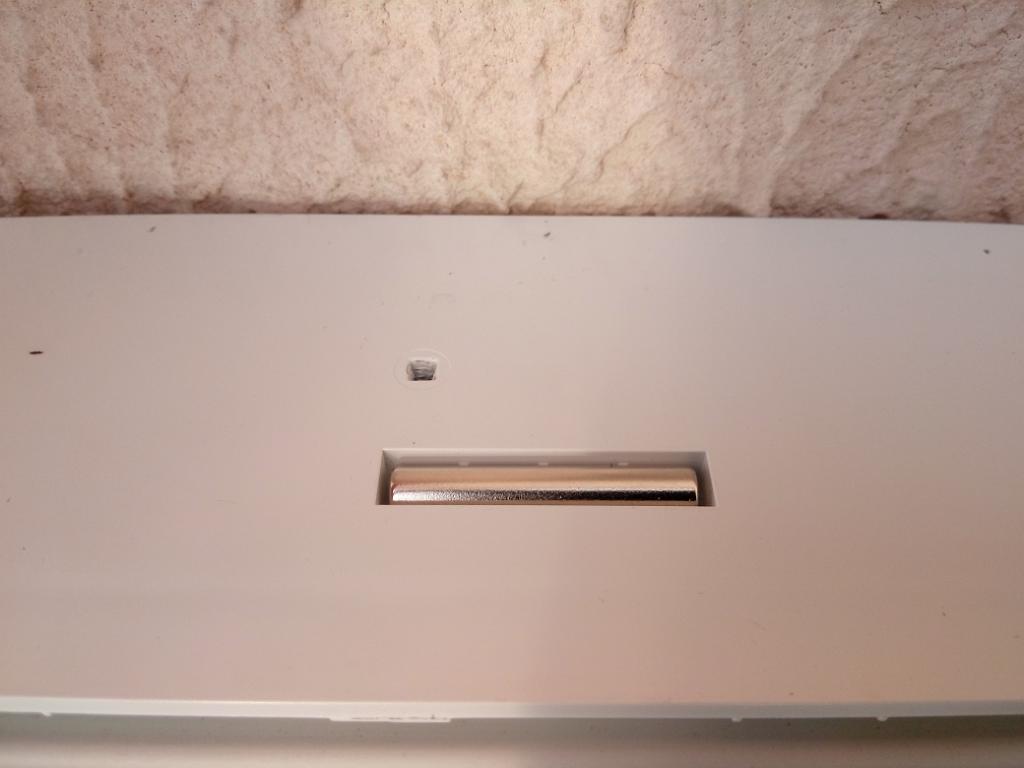

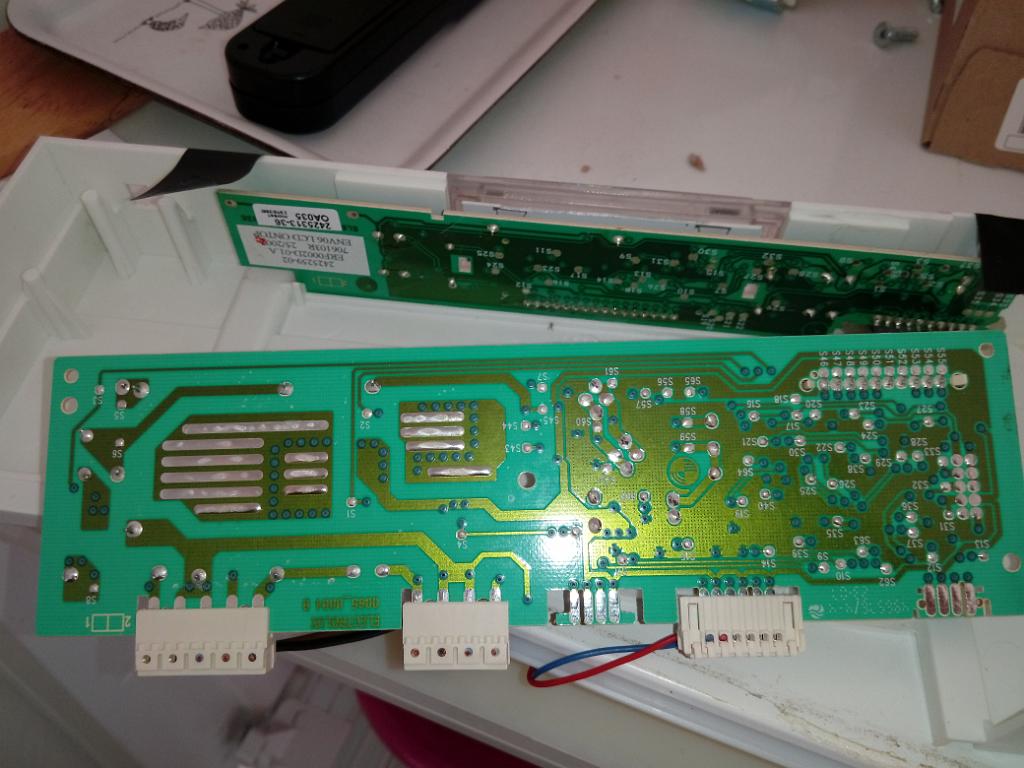

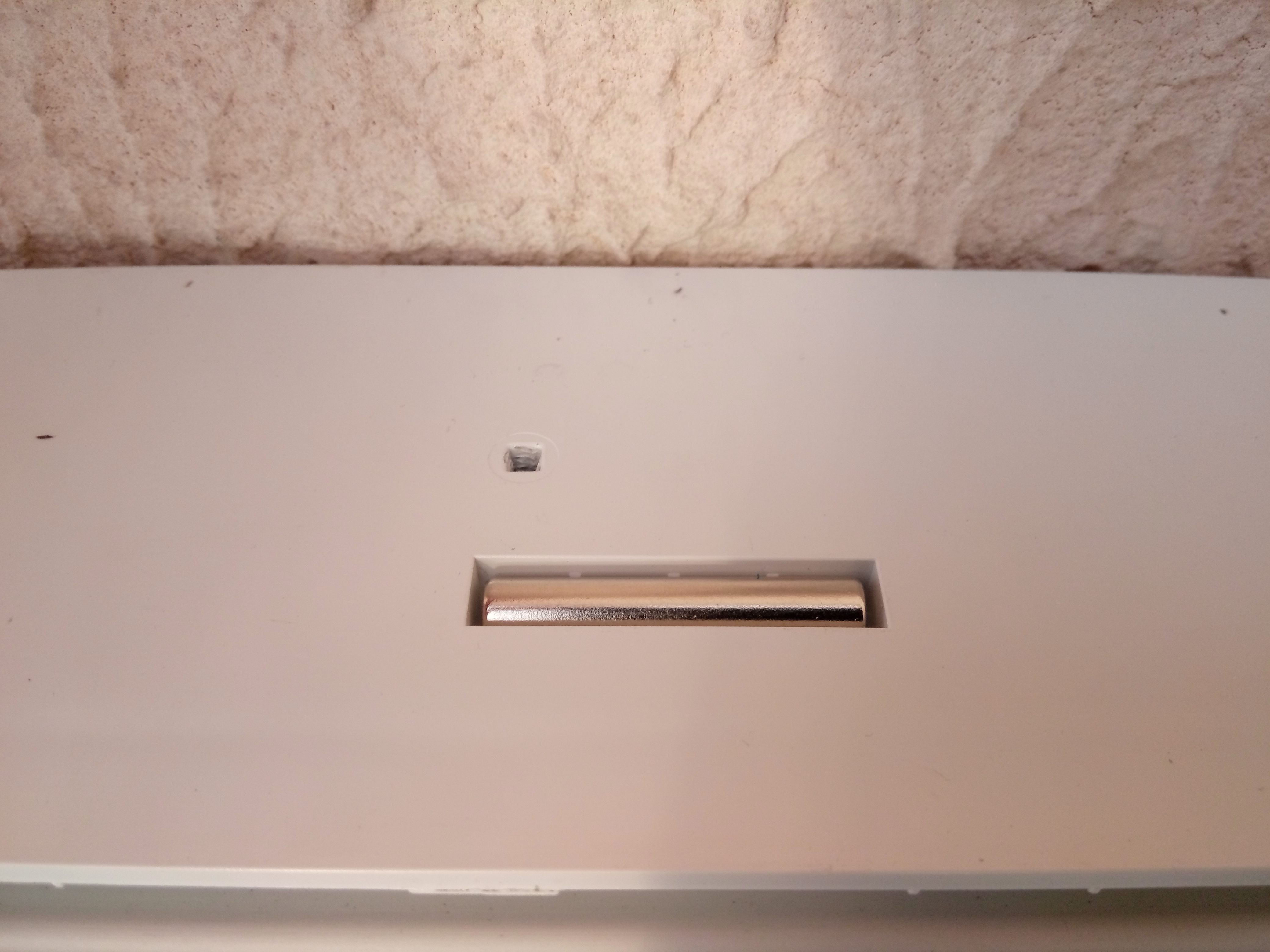

Quelques constatations : je ne sais pas où est la sonde de température du congel. La sonde de température extérieure doit tout simplement être sur la carte électronique. Quand on ouvre la porte, le ventilateur se coupe. Pourtant pas d'interrupteur. Un capteur ILS se trouve sur la carte afficheur et un aimant sur la porte.
